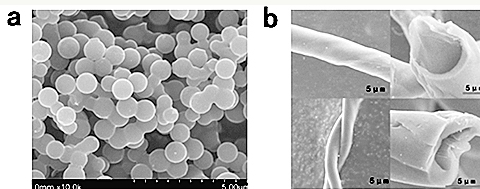

硬碳球形貌 硬碳微管形貌
近期，中国科学院物理研究所在钠离子电池碳基负极材料研究上取得了突破。科学家采用成本低廉的无烟煤作为前驱体，通过简单的粉碎和一步碳化得到了一种具有优异储钠性能的碳负极材料。
与锂相比，钠储量丰富、分布广泛、成本低廉，并且与锂具有相似的理化性质，因而钠离子电池的研究再一次受到科研界和工业界的广泛关注。而与锂离子电池相比，钠离子电池的能量密度通常较低，虽不太适合应用在对能量密度有较高需求的便携式电子设备和电动汽车领域，但适合应用于对能量密度要求不太高、对成本敏感的低速电动车和通讯基站、家庭储能、电网储能等领域。高性能电极材料的开发对实现钠离子电池的商业化应用至关重要，特别是高性能、低成本的负极材料仍是制约钠离子电池实用化的瓶颈。
在众多报道的钠离子电池负极材料中，高度有序的石墨类软碳负极材料储钠容量较低(通常低于100 mAh/g)，而高度无序的硬碳材料由于具有高的比容量和长循环寿命等优良的综合性能而被认为是最有应用前景的一种负极材料。中国科学院物理研究所博士生李云明、研究员胡勇胜等利用水热方法得到了一种硬碳微球，接着又利用棉花作为前驱体通过一步碳化法得到了一种硬碳微管。接着他们提出在软碳前驱体沥青中加入第二相例如硬碳前驱体，利用二者之间的相互作用得到了一种无序度较高的非晶碳材料，并且这种复合前驱体具有较高的产碳率(60%左右)。作为钠离子电池的负极材料，其展现了高达250mAh/g的比容量、优异的循环稳定性和倍率性能。
他们近期通过裂解无烟煤得到的是一种软碳材料，但不同于来自于沥青的软碳材料。其在1600℃以下仍具有较高的无序度，产碳率高达90%，储钠容量达到220mAh/g，循环稳定性优异。最重要的是在所有的碳基负极材料中具有最高的性价比。其应用前景也在软包电池中得以验证，以其作为负极和Cu基层状氧化物作为正极制作的软包电池的能量密度达到100Wh/kg，在1C充放电倍率下容量保持率为80%，循环稳定，并通过了一系列适于锂离子电池的安全试验。低成本钠离子电池的开发成功将有望率先应用于低速电动车，实现低速电动车的无铅化，随着技术的进一步成熟，将推广到通讯基站、家庭储能、电网储能等领域。
本网转载自其它媒体的文章及图片，目的在于弘扬石油化工精神，传递更多石油化工信息，宣传国家石油化工政策，推广石油化工企业品牌和产品，并不代表本网赞同其观点和对其真实性负责，在此我们谨向原作者和原媒体致以敬意。如果您认为本站文章及图片侵犯了您的版权，请与我们联系，我们将第一时间删除。
